产品详情:

产品简介

      DYDL-6C电缆故障测试仪是我公司根据用户要求,从现场使用考虑,精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高

质量的宗旨,将电缆测试水平提高到一个新境界。整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。

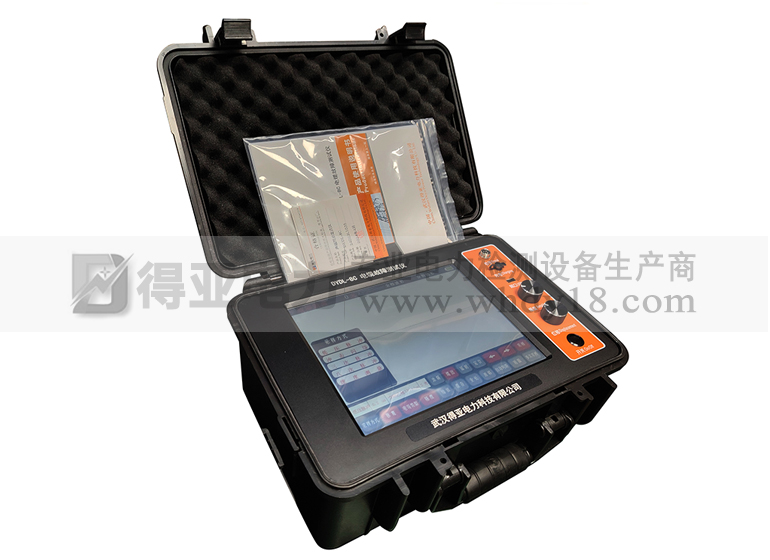

    DYDL-6C电缆故障测试仪电缆故障测试仪(闪测仪)可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故

障点位置、电缆长度和电缆的 埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统,高清晰度显示,界面友好。

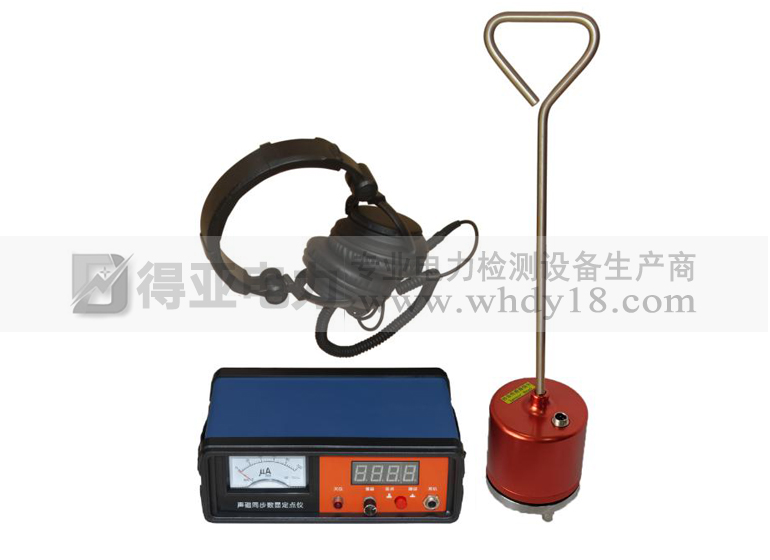

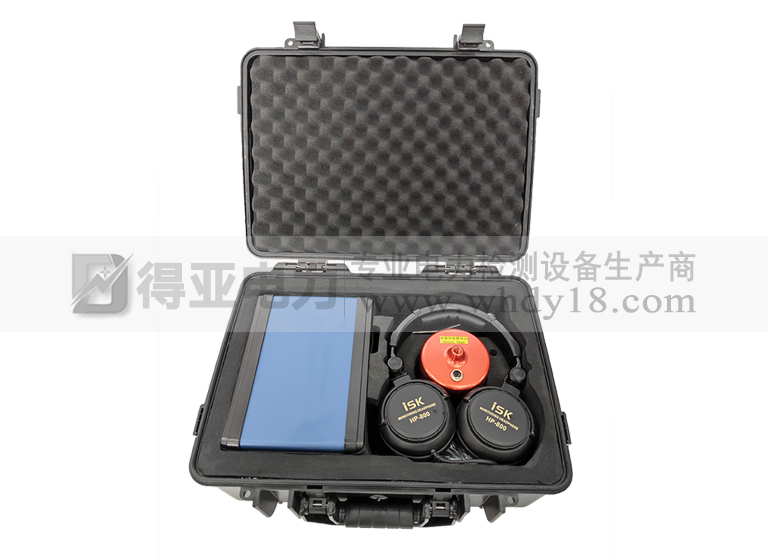

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。DYDL-6C电缆故障测试仪是电缆故障定位测试的专用仪表,适用测试对象为具有金属导体

(线对、护层、屏蔽层)的各种电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。


产品特征

一、电缆故障测试仪(闪测仪)

(1)使用范围广:用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线

以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度

(2)携带方便:主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试

(3)人机界面友好:采用了大屏幕320×240点阵汉字图形界面,高亮度图形清晰美观,操作简单,抗干扰性强

(4)安全可靠:采用新型电流取样器,一种全新的取样方法,具有接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员安全的特点

(5)高品质:关键部件全部采用进口元件,保证测试结果精准度

(6)外观精美:采用坚固且耐磨性强的材料,使仪器的整体质感和使用寿命更长或相对距离


二、路径仪、定点仪速度功能

(1)接收灵敏度高:采用特殊制作工艺,传输距离增加,仪器仍能清晰接收信号

(2)静态漂移低:核心元器件采用进口元件,性能可靠

(3)定位精度高:采用石英晶体振荡器,高速信号处理芯片进行信号采样与处理,保证定位精度准确、可靠

(4)抗干扰能力强:在严重干扰条件下,仪器仍能保证良好性能,工作稳定

(5)携带方便:内置可充电电池供电,适用于各种场合


产品参数

1.电缆故障测试仪(闪测仪)

    (1)环境温度:-10℃~40℃

    (2)测量误差:粗测误差±1%

    (3)测试距离:最长不小于16km

    (4)最短测试距离(盲区):1~3m

    (5)采样速率:25MHz

    (6)电源与功耗:交流或机内直流供电

                     AC 220V±10%,功耗不大于10W

                     DC 6V/7AH,功耗不大于6W

    (7)机内发送脉冲宽度与幅度:0.2µs  100~120V

                                 2µs    150~160V

    (8)工作方式:低压脉冲、直流高压闪测及冲击高压闪测法

    (9)显示分辨率:V/50米、V为传播速度m/µs

    (10)显示方式:320×240 LCD液晶带背光显示

    (11)质 量:6kg

    (12)体 积:500×300×195mm3

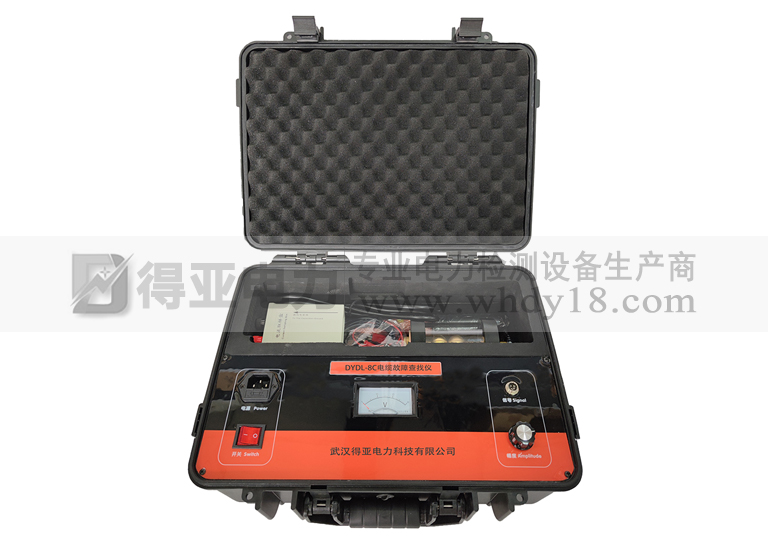

2.路径仪、定点仪

    (1)寻迹定位距离:市话电缆为3km,其它线缆可达20km

    (2)定位阻抗范围:0~5MΩ

    (3)定位精度:<±10cm

    (4)埋深探测:<3m

    (5)体 积:路径仪、定点仪:470×290×255mm3

                        附件箱:630×300×130mm3

     (6)质 量:路径仪、定点仪:9kg

                         附件箱:8kg






产品分类: 电缆故障/线路测试 产品名称: DYDL-6C电缆故障测试仪 产品概述:

DYDL-6C电缆故障测试仪是有线通信电缆和电力输电缆线路维护的重要测试工具。
参考标准:闪测仪参考标准:DL/T849.1-2004、定点仪参考标准:DL/T849.2-2004、路径仪参考标准:DL/T849.3-2004
·高品质:关键部件全部采用进口元件,保证测试结果精准度
·安全可靠:采用新型电流取样器,一种全新的取样方法
·携带方便:主机采用锂电池供电、于携带、方便野外测试和矿井电缆测试
